X射線管道爬行器在長輸管道施工中的應用

隨著我國石油天然氣工業的發展及國內外管道施工領域的開拓，對施工裝備的要求越來越高。作為國內一家制造大管徑冷彎管機的公司，其產品性能可以滿足管道施工企業對該類機械設備的要求。到目前為止，我公司大管徑冷彎管機已初步形成系列化，在多項長輸管道施工中， 充分證明了其技術的先進性和實用性。在此基礎上，通過對設備進一步改進，提高其結構設計的合理性和操作的自動化程度，使其功能更加完善，規格更加齊全。

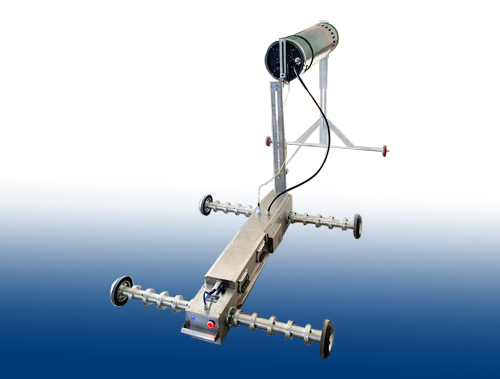

管道爬行器是對管道的對接焊縫進行無損檢測 的設備，通過爬車的行進，將X射線機引入管道內，當X射線機行進到對接焊縫的位置時進行曝光。由于采用管內周向曝光方式，只需要一次曝光便可完成一個對接焊縫的檢測，這與管外雙壁透照的檢測方法相比，提高了工作效率，也保證了檢測的靈敏度。通過管道外指令源發出不同的指令信號遙控爬行器，完成前進、后退、曝光等各項操作。

X射線管道爬行器在管道內有6種工作狀態：休息狀態、 信號接收狀態、曝光預備狀態、曝光狀態、前進狀態、后退狀態。
