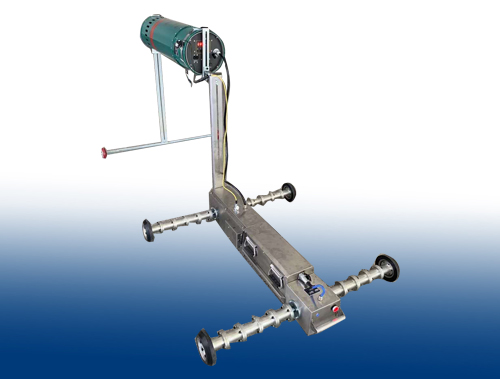

X射線管道爬行器可應用與很多場所

X射線管道爬行器的結構及技術特點JME10/60型爬行器采用組合式結構,帶有u進的微處理器系統,所有功能可以預設,由一個低能信號發生同位素”’CS（7.4X10‘Bq）從管道外進行全遙控操作,是一種組裝方便、操作簡單的探傷設備。主要有小車（牽引裝置）、可充電電池組、電子控制（邏輯裝置）、遙控蓋格探測裝置和射線源以射線機頭或y源）等組成。

X射線管道爬行器是在管道敷設工程中對管道對接焊縫進行周向X光拍攝的檢測設備。用一個牽引小車將周向X射線探傷機帶入管道內部，當射線機的射線發射窗口對準焊口位置時，通過磁力接收傳感器，使射線機按照設定的曝光電壓和曝光時間對管道內焊口進行曝光。由于采用周向Ｘ射線探傷機在管道內部中心曝光，焦距短、單壁投影，一次曝光即可完成整道焊口的曝光，同定向射線機在外部雙壁投影的方法相比，工作效率能夠提高幾十倍。爬行器在管道內部的運動，由管道外部的磁力發射器控制箱進行控制，以完成前進、后退、停止、曝光等動作。

X射線管道爬行器根據應用場所，設備基于集約、無觸點思路設計，采用軟啟動調速，延長使用壽命，保證定位精度;穩定高壓輸出，確保膠片黑度一致;同時具有工作前自動訓機、遇水、障礙或電池電量低而自動后退、過壓或失壓自動退出等保護功能，保證設備的長期無故障工作以提高檢測效率。
