參數
型號 | 輸入電源容量（KW） | X射線管 電壓（KV 連續可調) | X 射 線 管 | X 射 線 發 生 器 | 最大穿透 厚 度 （mm） | 控制器 | |||
焦點尺寸 | 輻 射 角 | 重量（Kg） | 尺寸（長×寬×高） （mm） | 重量（Kg） | 尺寸（長×寬×高） （mm） | ||||
XXQ-1005 | ﹥1.2 | 50~100 | 0.8×0.8 | 40°+ 5° | 10 | 210×210×540 | 8 | 9.5 | 300×150×290 |
XXH-1005 | ﹥1.2 | 50~100 | 1.0×3.5 | 360°×25° 360°×30° | 10 | 210×210×540 | 5 | 9.5 | 300×150×290 |
XXQ-1605 | ﹥1.5 | 80~160 | 0.8×0.8 | 40°+ 5° | 17 | 224×224×580 | 18 | 9.5 | 300×150×290 |
XXH-1605 | ﹥1.5 | 80~160 | 1.0×3.5 | 360°×25° 360°×30° | 17 | 224×224×580 | 15 11 | 9.5 | 300×150×290 |
XXG-1605 | ﹥1.5 | 80~160 | 0.8×0.8 | 40°+ 5° | 17 | 224×224×570 | 18 | 9.5 | 300×150×290 |
XXQ-2005 | ﹥2.0 | 100~200 | 1.5×1.5 | 40°+ 5° | 20 | 280×280×650 | 29 | 9.5 | 300×150×290 |
XXH-2005 | ﹥2.0 | 100~200 | 1.0×3.5 | 360°×25° 360°×30° | 20 | 280×280×650 | 27 24 | 9.5 | 300×150×290 |
XXG-2005 | ﹥2.0 | 100~200 | 1.5×1.5 | 40°+ 5° | 23 | 224×224×570 | 29 | 9.5 | 300×150×290 |
XXQ-2505 | ﹥2.5 | 150~250 | 2.0×2.0 | 40°+ 5° | 37 | 320×320×720 | 39 | 9.5 | 300×150×290 |
XXH-2505 XXHZ-2505 | ﹥2.5 | 150~250 | 1.0×2.4 | 360°×25° 360°×30° | 37 | 320×320×730 | 37 34 | 9.5 | 300×150×290 |
XXG-2505 | ﹥2.5 | 150~250 | 2.0×2.0 | 40°+ 5° | 23 | 280×280×595 | 39 | 9.5 | 300×150×290 |
XXGZ-2505 | ﹥2.5 | 150~250 | 1.0×2.4 | 360°×30° | 31 | 295×295×700 | 34 | 9.5 | 300×150×290 |
XXQ-3005 | ﹥3.0 | 170~300 | 2.3×2.3 | 40°+ 5° | 42 | 320×320×820 | 50 | 9.5 | 300×150×290 |
XXH-3005 XXHZ-3005 | ﹥3.0 | 170~300 | 1.0×2.3 | 360°×25° 360°×30° | 42 | 320×320×820 | 47 40 | 9.5 | 300×150×290 |
XXG-3005 | ﹥3.0 | 170~300 | 2.3×2.3 | 40°+ 5° | 31 | 320×320×700 | 50 | 9.5 | 300×150×290 |
XXGH-3005 XXGZ-3005 | ﹥3.0 | 170~300 | 1.0×2.3 | 360°×25° 360°×30° | 31 | 320×320×645 | 47 44 | 9.5 | 300×150×290 |
XXQ-3205 | ﹥3.2 | 170~320 | 2.3×2.3 | 40°+ 5° | 45 | 320×320×730 | 55 | 9.5 | 300×150×290 |
XXH-3205 XXHZ-3205 | ﹥3.2 | 170~320 | 1.0×5.0 | 360°×25° 360°×30° | 45 | 320×320×820 | 52 45 | 9.5 | 300×150×290 |
XXQ-3505 | ﹥3.5 | 170~350 | 2.3×2.3 | 40°+ 5° | 50 | 320×320×800 | 60 | 9.5 | 300×150×290 |
XXH-3505 XXHZ-3505 | ﹥3.5 | 170~350 | 1.0×5.0 | 360°×25° 360°×30° | 35 | 320×320×820 | 55 50 | 9.5 | 300×150×290 |
XXG-3505 | ﹥3.5 | 180~350 | 2.3×2.3 | 40°+ 5° | 36 | 320×320×690 | 60 | 9.5 | 300×150×290 |
XXGZ-3505 | ﹥2.5 | 150~250 | 1.0×2.4 | 360°×30° | 31 | 295×295×700 | 34 | 9.5 | 300×150×290 |
XXG-3606 | ﹥3.6 | 160~360 | 2.3×2.3 | 40°+ 5° | 37 | 320×320×660 | 75 | 9.5 | 300×150×290 |
最大穿透厚度條件：1、焦 距 600 mm； 2、曝 光 時 間5min 3、天津型膠片，雙面鉛箔增感 4、暗室處理：溫度20℃ ±2℃ ， 顯影時間5 min 5、黑 度 D ≥1.5 | |||||||||

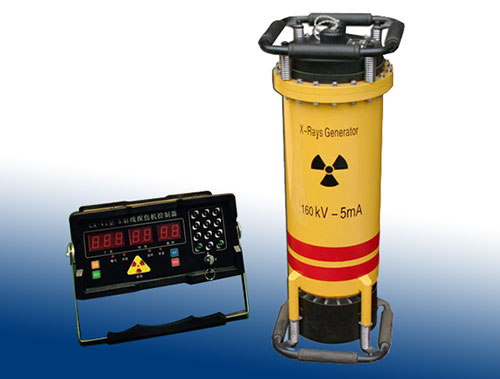

1、 型 號： LX-XXG－1605(陶瓷管)
2、 電源容量： ＞900W
3、 管 電 壓： 50～160 KV連續可調，管電流：5mA
4、 焦點尺寸： 1.0×1.0 mm
5、 輻射角度： 40°+5°
6、 穿透力：60mm（鋁合金,焦距：600 mm,時間：5分鐘）,A3鋼19 mm
7、 發生器重量： 18 Kg
8、 控制器重量： 9.5Kg
9、 發生器體積： 340×340×670mm
10、控制器體積： 296×145×285 mm
11、執行標準：GB/T26836-2011
便攜式X射線探傷機LX-XXH-1605為組合式結構，高電壓變壓器（包括X射線管燈絲繞組）和X射線管安裝在同一管桶內，管桶用鋁加工而成，而且是密封的內部充有六氟化硫（SF6是氟化學制品的一種）絕緣氣體，它對于高電壓有良好的電絕緣性能。
為便于 X射線管散熱采用了陽極接地方式，在陽極靶伸出端安裝一個多葉片的鋁散熱器，并在散熱器上裝有風扇，用風扇強迫冷卻，以加強散熱效果。在管桶內還鋪設了一層防散射用的鉛板。
其次，另外在管桶內鐵芯和外部散熱器上各裝有一個溫度繼電器，用于防止溫度過高而損壞機器。發生器上有射線警示用的閃光燈電源，可以進行射線警示。X射線發生器兩端安裝有端環，可使其立放或臥放，方便搬運。
