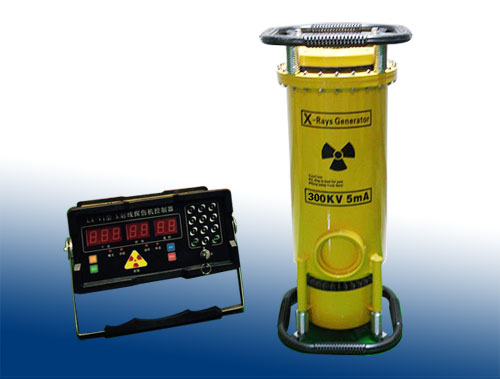

便攜式X射線探傷機LX-XXQ-3005

所屬分類：攜帶式X射線探傷機
點擊次數：
發布日期：2020/09/18
在線詢價

詳細介紹

便攜式X射線探傷機

參數 型號	輸入電源容量（KW）	X射線管電壓（KV 連續可調)	X 射線管		X 射線發 生器		最大穿透厚度	控制器
參數 型號	輸入電源容量（KW）	X射線管電壓（KV 連續可調)	焦點尺寸	輻射角	重量（Kg）	尺寸（長×寬×高）（mm）	最大穿透厚度	重量（Kg）	尺寸（長×寬×高）（mm）
XXQ-1005	﹥1.2	50~100	0.8×0.8	40°+ 5°	10	210×210×540	8	9.5	300×150×290
XXH-1005	﹥1.2	50~100	1.0×3.5	360°×25° 360°×30°	10	210×210×540	5	9.5	300×150×290
XXQ-1605	﹥1.5	80~160	0.8×0.8	40°+ 5°	17	224×224×580	18	9.5	300×150×290
XXH-1605	﹥1.5	80~160	1.0×3.5	360°×25° 360°×30°	17	224×224×580	15 11	9.5	300×150×290
XXG-1605	﹥1.5	80~160	0.8×0.8	40°+ 5°	17	224×224×570	18	9.5	300×150×290
XXQ-2005	﹥2.0	100~200	1.5×1.5	40°+ 5°	20	280×280×650	29	9.5	300×150×290
XXH-2005	﹥2.0	100~200	1.0×3.5	360°×25° 360°×30°	20	280×280×650	27 24	9.5	300×150×290
XXG-2005	﹥2.0	100~200	1.5×1.5	40°+ 5°	23	224×224×570	29	9.5	300×150×290
XXQ-2505	﹥2.5	150~250	2.0×2.0	40°+ 5°	37	320×320×720	39	9.5	300×150×290
XXH-2505 XXHZ-2505	﹥2.5	150~250	1.0×2.4	360°×25° 360°×30°	37	320×320×730	37 34	9.5	300×150×290
XXG-2505	﹥2.5	150~250	2.0×2.0	40°+ 5°	23	280×280×595	39	9.5	300×150×290
XXGZ-2505	﹥2.5	150~250	1.0×2.4	360°×30°	31	295×295×700	34	9.5	300×150×290

XXQ-3005	﹥3.0	170~300	2.3×2.3	40°+ 5°	42	320×320×820	50	9.5	300×150×290
XXH-3005 XXHZ-3005	﹥3.0	170~300	1.0×2.3	360°×25° 360°×30°	42	320×320×820	47 40	9.5	300×150×290
XXG-3005	﹥3.0	170~300	2.3×2.3	40°+ 5°	31	320×320×700	50	9.5	300×150×290
XXGH-3005 XXGZ-3005	﹥3.0	170~300	1.0×2.3	360°×25° 360°×30°	31	320×320×645	47 44	9.5	300×150×290
XXQ-3205	﹥3.2	170~320	2.3×2.3	40°+ 5°	45	320×320×730	55	9.5	300×150×290
XXH-3205 XXHZ-3205	﹥3.2	170~320	1.0×5.0	360°×25° 360°×30°	45	320×320×820	52 45	9.5	300×150×290
XXQ-3505	﹥3.5	170~350	2.3×2.3	40°+ 5°	50	320×320×800	60	9.5	300×150×290
XXH-3505 XXHZ-3505	﹥3.5	170~350	1.0×5.0	360°×25° 360°×30°	35	320×320×820	55 50	9.5	300×150×290
XXG-3505	﹥3.5	180~350	2.3×2.3	40°+ 5°	36	320×320×690	60	9.5	300×150×290
XXGZ-3505	﹥2.5	150~250	1.0×2.4	360°×30°	31	295×295×700	34	9.5	300×150×290
XXG-3606	﹥3.6	160~360	2.3×2.3	40°+ 5°	37	320×320×660	75	9.5	300×150×290
最大穿透厚度條件：1、焦距 600 mm； 2、曝光時間5min 3、天津型膠片，雙面鉛箔增感 4、暗室處理：溫度20℃ ±2℃ ，顯影時間5 min 5、黑度 D ≥1.5

1、型號： GP-XXG-3005 (定向陶瓷管)

2、電源容量：＞3.5 KW

3、管電壓： 50～300 KV

4、管電流： 1～3 mA

5、焦點尺寸： 2.0×2.0 mm

6、輻射角度： 40°+5°

7、穿透力： 60 mm（A3鋼,焦距：600mm,時間：10分鐘）

8、發生器重量： 26 Kg

9、控制器重量： 9.0 Kg

10、發生器體積： 320×320×700 mm

11、控制器體積： 300×150×290 mm

移動式探傷機是無損檢測工作的重要設備之一。使用與金屬、非金屬等材料制成零部件，鑄造及焊接部件進行無損檢測，以確定其內部缺陷、夾渣裂紋、氣孔、焊接不良(沒有焊透)。廣泛用于機械、化工、造船、高壓容器、國防工業、科研、汽車、航空航天、耐火材料等行業。功能完善，自動化程度高、性能可靠，操作簡便，檢測速度快具有高自動化程度，檢測速度更快更準確，廣泛使用于生產線上連續檢測。移動式X射線探傷機通常由操縱臺、高壓發生器、射線管頭、冷卻裝置、高壓電纜和低壓電纜、升降拖車和水管等組成。
