參數
型號 | 輸入電源容量（KW） | X射線管 電壓（KV 連續可調) | X 射 線 管 | X 射 線 發 生 器 | 最大穿透 厚 度 （mm） | 控制器 | |||
焦點尺寸 | 輻 射 角 | 重量（Kg） | 尺寸（長×寬×高） （mm） | 重量（Kg） | 尺寸（長×寬×高） （mm） | ||||
XXQ-1005 | ﹥1.2 | 50~100 | 0.8×0.8 | 40°+ 5° | 10 | 210×210×540 | 8 | 9.5 | 300×150×290 |
XXH-1005 | ﹥1.2 | 50~100 | 1.0×3.5 | 360°×25° 360°×30° | 10 | 210×210×540 | 5 | 9.5 | 300×150×290 |
XXQ-1605 | ﹥1.5 | 80~160 | 0.8×0.8 | 40°+ 5° | 17 | 224×224×580 | 18 | 9.5 | 300×150×290 |
XXH-1605 | ﹥1.5 | 80~160 | 1.0×3.5 | 360°×25° 360°×30° | 17 | 224×224×580 | 15 11 | 9.5 | 300×150×290 |
XXG-1605 | ﹥1.5 | 80~160 | 0.8×0.8 | 40°+ 5° | 17 | 224×224×570 | 18 | 9.5 | 300×150×290 |
XXQ-2005 | ﹥2.0 | 100~200 | 1.5×1.5 | 40°+ 5° | 20 | 280×280×650 | 29 | 9.5 | 300×150×290 |
XXH-2005 | ﹥2.0 | 100~200 | 1.0×3.5 | 360°×25° 360°×30° | 20 | 280×280×650 | 27 24 | 9.5 | 300×150×290 |
XXG-2005 | ﹥2.0 | 100~200 | 1.5×1.5 | 40°+ 5° | 23 | 224×224×570 | 29 | 9.5 | 300×150×290 |
XXQ-2505 | ﹥2.5 | 150~250 | 2.0×2.0 | 40°+ 5° | 37 | 320×320×720 | 39 | 9.5 | 300×150×290 |
XXH-2505 XXHZ-2505 | ﹥2.5 | 150~250 | 1.0×2.4 | 360°×25° 360°×30° | 37 | 320×320×730 | 37 34 | 9.5 | 300×150×290 |
XXG-2505 | ﹥2.5 | 150~250 | 2.0×2.0 | 40°+ 5° | 23 | 280×280×595 | 39 | 9.5 | 300×150×290 |
XXGZ-2505 | ﹥2.5 | 150~250 | 1.0×2.4 | 360°×30° | 31 | 295×295×700 | 34 | 9.5 | 300×150×290 |
XXQ-3005 | ﹥3.0 | 170~300 | 2.3×2.3 | 40°+ 5° | 42 | 320×320×820 | 50 | 9.5 | 300×150×290 |
XXH-3005 XXHZ-3005 | ﹥3.0 | 170~300 | 1.0×2.3 | 360°×25° 360°×30° | 42 | 320×320×820 | 47 40 | 9.5 | 300×150×290 |
XXG-3005 | ﹥3.0 | 170~300 | 2.3×2.3 | 40°+ 5° | 31 | 320×320×700 | 50 | 9.5 | 300×150×290 |
XXGH-3005 XXGZ-3005 | ﹥3.0 | 170~300 | 1.0×2.3 | 360°×25° 360°×30° | 31 | 320×320×645 | 47 44 | 9.5 | 300×150×290 |
XXQ-3205 | ﹥3.2 | 170~320 | 2.3×2.3 | 40°+ 5° | 45 | 320×320×730 | 55 | 9.5 | 300×150×290 |
XXH-3205 XXHZ-3205 | ﹥3.2 | 170~320 | 1.0×5.0 | 360°×25° 360°×30° | 45 | 320×320×820 | 52 45 | 9.5 | 300×150×290 |
XXQ-3505 | ﹥3.5 | 170~350 | 2.3×2.3 | 40°+ 5° | 50 | 320×320×800 | 60 | 9.5 | 300×150×290 |
XXH-3505 XXHZ-3505 | ﹥3.5 | 170~350 | 1.0×5.0 | 360°×25° 360°×30° | 35 | 320×320×820 | 55 50 | 9.5 | 300×150×290 |
XXG-3505 | ﹥3.5 | 180~350 | 2.3×2.3 | 40°+ 5° | 36 | 320×320×690 | 60 | 9.5 | 300×150×290 |
XXGZ-3505 | ﹥2.5 | 150~250 | 1.0×2.4 | 360°×30° | 31 | 295×295×700 | 34 | 9.5 | 300×150×290 |
XXG-3606 | ﹥3.6 | 160~360 | 2.3×2.3 | 40°+ 5° | 37 | 320×320×660 | 75 | 9.5 | 300×150×290 |
最大穿透厚度條件：1、焦 距 600 mm； 2、曝 光 時 間5min 3、天津型膠片，雙面鉛箔增感 4、暗室處理：溫度20℃ ±2℃ ， 顯影時間5 min 5、黑 度 D ≥1.5 | |||||||||

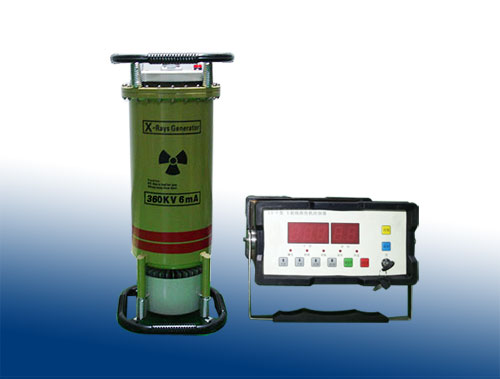

便攜式X射線探傷機LX-XXHZ-3606射線照相法是根據被檢工件與其內部缺陷介質對射線能量衰減程度的不同，使得射線透過工件后的強度不同，使缺陷能在射線底片上顯示出來的方法。如圖3-2所示，從X射線機發射出來的X射線透過工件時，由于缺陷內部介質對射線的吸收能力和周圍完好部位不一樣，因而透過缺陷部位的射線強度不同于周圍完好部位。把膠片放在工件適當位置，在感光膠片上，有缺陷部位和無缺陷部位將接受不同的射線曝光。再經過暗室處理后，得到底片。然后把底片放在觀片燈上就可以明顯觀察到缺陷處和無缺陷處具有不同的黑度。
