參數
型號 | 輸入電源容量（KW） | X射線管 電壓（KV 連續可調) | X 射 線 管 | X 射 線 發 生 器 | 最大穿透 厚 度 （mm） | 控制器 | |||
焦點尺寸 | 輻 射 角 | 重量（Kg） | 尺寸（長×寬×高） （mm） | 重量（Kg） | 尺寸（長×寬×高） （mm） | ||||
XXQ-1005 | ﹥1.2 | 50~100 | 0.8×0.8 | 40°+ 5° | 10 | 210×210×540 | 8 | 9.5 | 300×150×290 |
XXH-1005 | ﹥1.2 | 50~100 | 1.0×3.5 | 360°×25° 360°×30° | 10 | 210×210×540 | 5 | 9.5 | 300×150×290 |
XXQ-1605 | ﹥1.5 | 80~160 | 0.8×0.8 | 40°+ 5° | 17 | 224×224×580 | 18 | 9.5 | 300×150×290 |
XXH-1605 | ﹥1.5 | 80~160 | 1.0×3.5 | 360°×25° 360°×30° | 17 | 224×224×580 | 15 11 | 9.5 | 300×150×290 |
XXG-1605 | ﹥1.5 | 80~160 | 0.8×0.8 | 40°+ 5° | 17 | 224×224×570 | 18 | 9.5 | 300×150×290 |
XXQ-2005 | ﹥2.0 | 100~200 | 1.5×1.5 | 40°+ 5° | 20 | 280×280×650 | 29 | 9.5 | 300×150×290 |
XXH-2005 | ﹥2.0 | 100~200 | 1.0×3.5 | 360°×25° 360°×30° | 20 | 280×280×650 | 27 24 | 9.5 | 300×150×290 |
XXG-2005 | ﹥2.0 | 100~200 | 1.5×1.5 | 40°+ 5° | 23 | 224×224×570 | 29 | 9.5 | 300×150×290 |
XXQ-2505 | ﹥2.5 | 150~250 | 2.0×2.0 | 40°+ 5° | 37 | 320×320×720 | 39 | 9.5 | 300×150×290 |
XXH-2505 XXHZ-2505 | ﹥2.5 | 150~250 | 1.0×2.4 | 360°×25° 360°×30° | 37 | 320×320×730 | 37 34 | 9.5 | 300×150×290 |
XXG-2505 | ﹥2.5 | 150~250 | 2.0×2.0 | 40°+ 5° | 23 | 280×280×595 | 39 | 9.5 | 300×150×290 |
XXGZ-2505 | ﹥2.5 | 150~250 | 1.0×2.4 | 360°×30° | 31 | 295×295×700 | 34 | 9.5 | 300×150×290 |
XXQ-3005 | ﹥3.0 | 170~300 | 2.3×2.3 | 40°+ 5° | 42 | 320×320×820 | 50 | 9.5 | 300×150×290 |
XXH-3005 XXHZ-3005 | ﹥3.0 | 170~300 | 1.0×2.3 | 360°×25° 360°×30° | 42 | 320×320×820 | 47 40 | 9.5 | 300×150×290 |
XXG-3005 | ﹥3.0 | 170~300 | 2.3×2.3 | 40°+ 5° | 31 | 320×320×700 | 50 | 9.5 | 300×150×290 |
XXGH-3005 XXGZ-3005 | ﹥3.0 | 170~300 | 1.0×2.3 | 360°×25° 360°×30° | 31 | 320×320×645 | 47 44 | 9.5 | 300×150×290 |
XXQ-3205 | ﹥3.2 | 170~320 | 2.3×2.3 | 40°+ 5° | 45 | 320×320×730 | 55 | 9.5 | 300×150×290 |
XXH-3205 XXHZ-3205 | ﹥3.2 | 170~320 | 1.0×5.0 | 360°×25° 360°×30° | 45 | 320×320×820 | 52 45 | 9.5 | 300×150×290 |
XXQ-3505 | ﹥3.5 | 170~350 | 2.3×2.3 | 40°+ 5° | 50 | 320×320×800 | 60 | 9.5 | 300×150×290 |
XXH-3505 XXHZ-3505 | ﹥3.5 | 170~350 | 1.0×5.0 | 360°×25° 360°×30° | 35 | 320×320×820 | 55 50 | 9.5 | 300×150×290 |
XXG-3505 | ﹥3.5 | 180~350 | 2.3×2.3 | 40°+ 5° | 36 | 320×320×690 | 60 | 9.5 | 300×150×290 |
XXGZ-3505 | ﹥2.5 | 150~250 | 1.0×2.4 | 360°×30° | 31 | 295×295×700 | 34 | 9.5 | 300×150×290 |
XXG-3606 | ﹥3.6 | 160~360 | 2.3×2.3 | 40°+ 5° | 37 | 320×320×660 | 75 | 9.5 | 300×150×290 |
最大穿透厚度條件：1、焦 距 600 mm； 2、曝 光 時 間5min 3、天津型膠片，雙面鉛箔增感 4、暗室處理：溫度20℃ ±2℃ ， 顯影時間5 min 5、黑 度 D ≥1.5 | |||||||||

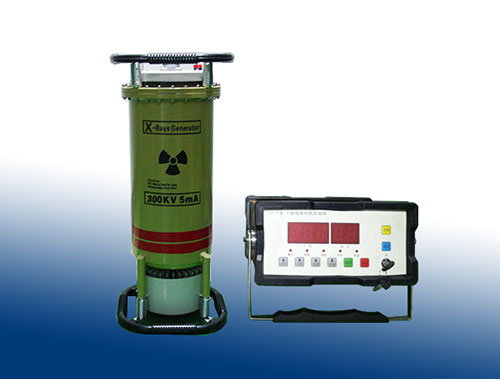

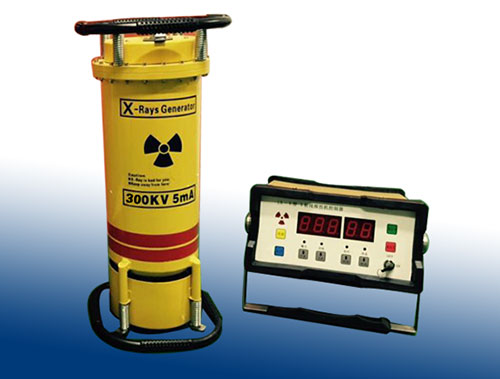

便攜式X射線探傷機LX-XXHZ-3005用來產生X射線的裝置是X射線管。它由陰極、陽極和真空玻璃（或金屬陶瓷）外殼組成，其簡單結構和工作原理如圖3-1所示。陰極通以電流加熱至白熾狀態時，其陽極周圍形成電子云，當在陽極與陰極間施加高壓時，電子加速穿過真空空間，高速運動的電子束集中轟擊陽極靶子的一個面積（幾平方毫米左右、稱實際焦點），電子被阻擋減速和吸收，其部分動能（約1%）轉換為X射線, 其余99%以上的能量變成熱能。
