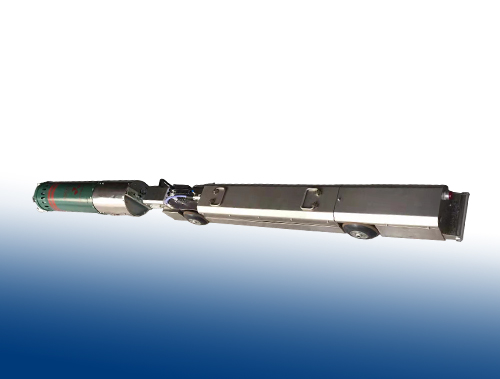

X射線管道爬行器是對管道鋪設工程中的管道對接焊縫進行周向X射線拍攝的測試設備。 牽引車用于將周向X射線探傷機帶入管道。 當輻射機的輻射窗與焊接位置對齊時，磁性接收傳感器用于使輻射機將管道內部與設置的暴露電壓和暴露時間對齊。 焊縫裸露。 因為使用周向X射線探傷儀來暴露管道中心，所以焦距很短，并且單壁投影可以一次曝光完成整個焊縫的曝光。 與定向射線機在外部雙壁上投影的方法相比，工作效率可以提高數十倍。

　　履帶在管道內的運動由管道外部的電磁變送器控制盒控制，以完成前進，后退，停止和暴露等動作。 磁機械定位控制方法用于控制管道外的X射線管履帶。 操作員手持電磁發射控制器將管道對準要檢測的位置。  X射線管道爬行器具有磁力接收傳感器。 當接收傳感器從磁發射控制器接收到信號時，它將根據指令執行一系列操作，例如向前，向后和曝光。 使用兩種定位方法：可以分別選擇磁性定位或微波定位。 定位準確，運行可靠，停車制動迅速； 工作效率高，一次成像，拍攝合格率達到100.00％； 結構合理，堅固耐震，驅動力大，旋轉靈活，微電腦自動控制，抗干擾能力強； 功率大，免維護，使用壽命長，操作簡便，衛生環保。

　　升壓系統可靠，可以將電池電壓從120V增加到230V（已調節，曝光電流為5mA），并且可以連續調節，恒定電流和恒定電壓輸出，較短的曝光時間以及良好的漆膜黑度一致性。 逆變器和攀爬車集成在一起，可以將逆變器單獨取出，以方便靈活地進行維護。 該逆變器系統具有功耗低，工作效率高的特點。 充電后，其暴露次數是傳統履帶的1.5倍以上。
