國內便攜式變頻氣絕緣的X射線機是20世紀80年代初開始發展起來的。丹東工業探傷機廠參照日本理學晶閘管控制的X射線機，采用SF6高壓絕緣氣體作絕緣，研發出來的便攜式變頻充氣X射線機，替代油絕緣工頻機，是一次跨越式的提升。隨后，盡管在控制電路方面，各生產廠家加進自己的一點小改進，例如：延長時開機、自動訓機、液晶屏顯示、單片機智能控制等，但是，主回路至今沒有改變。現在，丹東系列便攜式變頻充氣X射線機成為了市場的主流。

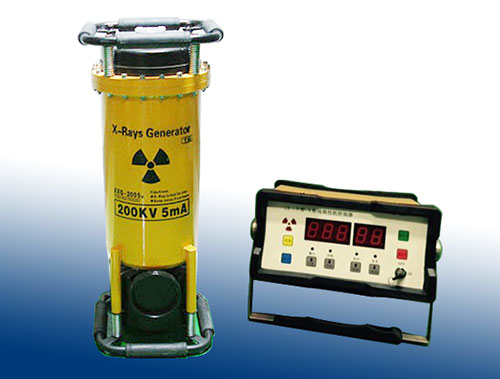

　　便攜式X射線機所用電源是220V，50Hz單相交流電，電源進入控制箱經功率開關之后分為二路，一路進主回路，另一路給弱電控制部分供電。主回路主要有調壓整流單元、LC濾波、逆變單元（又稱斬波單元）組成，輸出脈沖信號供給高壓變壓器（俗稱高壓包）初級。射線發生器主要由X射線管、高壓包和外殼組成，當然，里面還有一些需要的小配件，如溫度繼電器、均場罩，外面有軸流風機、溫度繼電器、散熱器等。

　　高壓包產生的高壓kV直接加到X射線管的兩端，給射線管提供加速電場。采用陽極接地，半波自整流，高壓和燈絲設計，結構簡單緊湊，利于散熱，被廣泛采用。工業便攜式X射線機是朝著體積更小、重量更輕、能量轉換效率更高、穿透能力更強、穩定性好的方向發展。
