國內便攜式變頻氣絕緣的X射線機是20世紀80年代初開始發展起來的。采用SF6高壓絕緣氣體作絕緣，研發出來的便攜式變頻充氣X射線機，替代油絕緣工頻機，是一次跨越式的提升。隨后，盡管在控制電路方面，各生產廠家加進自己的一點小改進。便攜式x射線探傷機所用電源是220V，50Hz單相交流電，電源進入控制箱經功率開關之后分為二路，一路進主回路，另一路給弱電控制部分供電。陶瓷管X射線探傷機x線穿過被照射物體后會有損耗，不同厚度不同物質對它們的吸收率不同，把底片放在被照射物體的另一側，會因?yàn)樯渚€強度不同產生相應的圖形,評片人員就可以根據影像來判斷物體內部的是否有缺陷以及缺陷的性質。主回路主要有調壓整流單元、LC濾波、逆變單元組成，輸出脈沖信號供給高壓變壓器初級。這是主回路，信號變化過程。不同廠商生產的控制單元各有不同，但是，實現的功能基本相同，玻璃管X射線探傷機 包括產生觸發控制信號、曝光計時、毫安保護、超壓保護、過溫保護等，有的設備利用單片機或微電腦控制，實現自動訓機、語音提示、故障代碼顯示、曝光參數設置、存儲、記憶等功能。

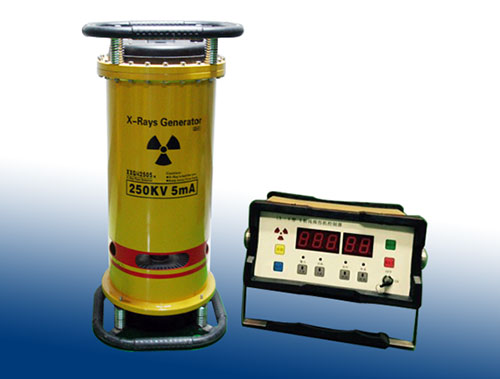

　　便攜式X射線探傷機比如說檢測多層基板內部電路有無短路，X 射線可心穿透基板的表面看到基板的內部電路，在X射線發生器對面有個數據接收器，自動的將接收到的輻射轉換成電信號并傳到擴張板中，并在電腦中轉換成特定的信號，通過專用的軟件將圖像在顯示器中顯示出來。射線發生器主要由X射線管、高壓包和外殼組成，當然，里面還有一些的小配件，如溫度繼電器、均場罩，外面有軸流風機、溫度繼電器、散熱器等。高壓包產生的高壓kV直接加到X射線管的兩端，給射線管提供加速電場。采用陽極接地，半波自整流，結構簡單緊湊，利于散熱，被廣泛采用。X射線檢測儀是利用X射線的穿透能力，在工業上一般用于檢測一些眼睛所看不到的物品內部傷，斷，或電路的短路等。
