工業X射線探傷機從體積上分為大型移動式X射線探傷機和便攜式X射線探傷機兩種。

　　移動式X射線探傷機：通常由操縱臺、高壓發生器、射線管頭、冷卻裝置、高壓電纜和低壓電纜、升降拖車和水管等組成，其體積大，一般適用于固定的檢測場所，但由于穿透力強及使用時間長等方面的優勢，使得移動式X射線探傷機的使用范圍及效果大大提高，配合專業的圖像增強器等系統，可以實現被檢測工件實時成像的效果。大大提高了檢測的效率。同樣，強大的系統功能注定這樣的設備造價是比較高的。

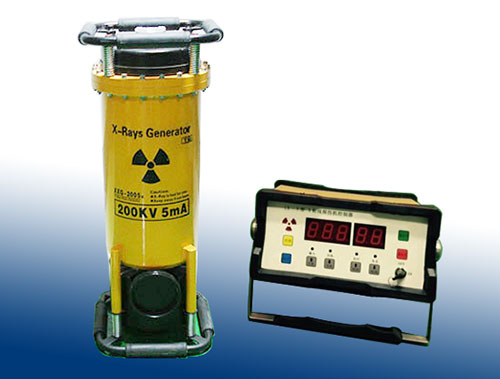

　　攜帶式X射線探傷機：是利用SF6氣體絕緣，體積小、重量輕，該機由操縱臺、X射線發生器和低壓連接電纜三部分組成。這種X射線探傷機造價相對較低，并且廣泛用于現場施工的檢測項目中，一般被檢測工件小于60mm的都可以通過便攜式X射線探傷機進行照相檢測得出有效結果。

　　X射線探傷機從輻射角度又分為定向輻射、周向輻射兩種。

　　定向輻射：是固定單方向輻射，射線束輻射圓錐角一般在40°～45°范圍。

　　周向輻射：射線束是在與X射線管軸線成垂直方向的360°圓周上同時輻射X射線，這對于檢測大口徑管件和球形容器的環形焊縫，通過一次曝光可以完成整個焊縫的探傷照相工作，因而可以大大地提高檢測效率。

　　X射線探傷機從采用的X射線管材質不同又可以分為玻璃殼X射線管和波紋陶瓷X射線管兩種。

　　玻璃殼X射線管：目前國內外使用比較普遍，因?yàn)樗圃煜鄬?duì)比較簡單。

　　波紋陶瓷X射線管：目前多使用在變頻氣絕緣攜帶式X射線機上，它具有使用壽命長、體積小、重量輕等金屬陶瓷管的一些特點。
