參數
型號 | 輸入電源容量（KW） | X射線管 電壓（KV 連續可調) | X 射 線 管 | X 射 線 發 生 器 | 最大穿透 厚 度 （mm） | 控制器 | |||
焦點尺寸 | 輻 射 角 | 重量（Kg） | 尺寸（長×寬×高） （mm） | 重量（Kg） | 尺寸（長×寬×高） （mm） | ||||
XXQ-1005 | ﹥1.2 | 50~100 | 0.8×0.8 | 40°+ 5° | 10 | 210×210×540 | 8 | 9.5 | 300×150×290 |
XXH-1005 | ﹥1.2 | 50~100 | 1.0×3.5 | 360°×25° 360°×30° | 10 | 210×210×540 | 5 | 9.5 | 300×150×290 |
XXQ-1605 | ﹥1.5 | 80~160 | 0.8×0.8 | 40°+ 5° | 17 | 224×224×580 | 18 | 9.5 | 300×150×290 |
XXH-1605 | ﹥1.5 | 80~160 | 1.0×3.5 | 360°×25° 360°×30° | 17 | 224×224×580 | 15 11 | 9.5 | 300×150×290 |
XXG-1605 | ﹥1.5 | 80~160 | 0.8×0.8 | 40°+ 5° | 17 | 224×224×570 | 18 | 9.5 | 300×150×290 |
XXQ-2005 | ﹥2.0 | 100~200 | 1.5×1.5 | 40°+ 5° | 20 | 280×280×650 | 29 | 9.5 | 300×150×290 |
XXH-2005 | ﹥2.0 | 100~200 | 1.0×3.5 | 360°×25° 360°×30° | 20 | 280×280×650 | 27 24 | 9.5 | 300×150×290 |
XXG-2005 | ﹥2.0 | 100~200 | 1.5×1.5 | 40°+ 5° | 23 | 224×224×570 | 29 | 9.5 | 300×150×290 |
XXQ-2505 | ﹥2.5 | 150~250 | 2.0×2.0 | 40°+ 5° | 37 | 320×320×720 | 39 | 9.5 | 300×150×290 |
XXH-2505 XXHZ-2505 | ﹥2.5 | 150~250 | 1.0×2.4 | 360°×25° 360°×30° | 37 | 320×320×730 | 37 34 | 9.5 | 300×150×290 |
XXG-2505 | ﹥2.5 | 150~250 | 2.0×2.0 | 40°+ 5° | 23 | 280×280×595 | 39 | 9.5 | 300×150×290 |
XXGZ-2505 | ﹥2.5 | 150~250 | 1.0×2.4 | 360°×30° | 31 | 295×295×700 | 34 | 9.5 | 300×150×290 |
XXQ-3005 | ﹥3.0 | 170~300 | 2.3×2.3 | 40°+ 5° | 42 | 320×320×820 | 50 | 9.5 | 300×150×290 |
XXH-3005 XXHZ-3005 | ﹥3.0 | 170~300 | 1.0×2.3 | 360°×25° 360°×30° | 42 | 320×320×820 | 47 40 | 9.5 | 300×150×290 |
XXG-3005 | ﹥3.0 | 170~300 | 2.3×2.3 | 40°+ 5° | 31 | 320×320×700 | 50 | 9.5 | 300×150×290 |
XXGH-3005 XXGZ-3005 | ﹥3.0 | 170~300 | 1.0×2.3 | 360°×25° 360°×30° | 31 | 320×320×645 | 47 44 | 9.5 | 300×150×290 |
XXQ-3205 | ﹥3.2 | 170~320 | 2.3×2.3 | 40°+ 5° | 45 | 320×320×730 | 55 | 9.5 | 300×150×290 |
XXH-3205 XXHZ-3205 | ﹥3.2 | 170~320 | 1.0×5.0 | 360°×25° 360°×30° | 45 | 320×320×820 | 52 45 | 9.5 | 300×150×290 |
XXQ-3505 | ﹥3.5 | 170~350 | 2.3×2.3 | 40°+ 5° | 50 | 320×320×800 | 60 | 9.5 | 300×150×290 |
XXH-3505 XXHZ-3505 | ﹥3.5 | 170~350 | 1.0×5.0 | 360°×25° 360°×30° | 35 | 320×320×820 | 55 50 | 9.5 | 300×150×290 |
XXG-3505 | ﹥3.5 | 180~350 | 2.3×2.3 | 40°+ 5° | 36 | 320×320×690 | 60 | 9.5 | 300×150×290 |
XXGZ-3505 | ﹥2.5 | 150~250 | 1.0×2.4 | 360°×30° | 31 | 295×295×700 | 34 | 9.5 | 300×150×290 |
XXG-3606 | ﹥3.6 | 160~360 | 2.3×2.3 | 40°+ 5° | 37 | 320×320×660 | 75 | 9.5 | 300×150×290 |
最大穿透厚度條件：1、焦 距 600 mm； 2、曝 光 時 間5min 3、天津型膠片，雙面鉛箔增感 4、暗室處理：溫度20℃ ±2℃ ， 顯影時間5 min 5、黑 度 D ≥1.5 | |||||||||
1、 型 號： GP-XXG－1605(陶瓷管)
2、 電源容量： ＞900 W
3、 管 電 壓： 30～160 KV連續可調，管電流：3 mA
4、 焦點尺寸： 2.0×2.0 mm
5、 輻射角度： 40°+5°
6、 最大穿透： 18 mm（A3鋼,焦距：600 mm,時間：5分鐘）
7、 發生器重量： 16 Kg
8、 控制器重量： 9.0Kg
9、 發生器體積： 230×230×650 mm
10、控制器體積： 296×145×285 mm
11、工作頻率： 40 KH

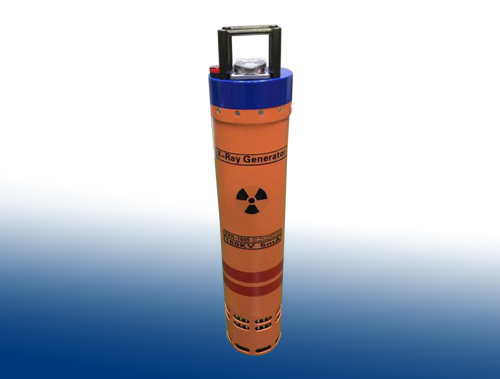

X射線探傷機主要應用范圍：對非金屬、輕金屬、鑄造件、各種合金、壓力容器等進行X射線無損檢測。主要檢測焊接缺陷（裂紋、氣孔、夾渣、未溶合、未焊透等）。該機由操縱臺、X射線發生器和低壓連接電纜三部分組成； 便攜式X射線探傷機廣泛應用于國防工業、鍋爐、壓力容器、造船、造紙、石油化工、航空航天及工業機械 等，是進行無損檢測的理想設備； 它具有體積小、重量輕、操作方便、工作穩定等特點，特別適應各種野外作業并與發電機組配合作業； 便攜式X射線探傷機利用X射線透照攝影的方法，從X射線膠片上顯示出材料加工成的零件和焊接的內部缺陷，以評定制品的質量。
