產品參數：

型號：TC

用途：機動架車能承受小于150kgX射線發生器長時間工作，可與國產或進口攜帶式、移動式、X射線探傷機配套使用?？稍谑覂?nèi)外現場做搬運升降旋轉等各種不同動作。操做方便，既減輕操做人員的體力勞動，又縮短了檢驗工時，為提高產品的無損檢驗效益提供了方便可靠的設備，深受廣大用戶的歡迎。

詳細說明：

一、用　途 機動架車能承受小于150kgX射線發生器長時間工作，可與國產或進口攜帶式、移動式、X射線探傷機配套使用?？稍谑覂?nèi)外現場做搬運升降旋轉等各種不同動作。操做方便，既減輕操做人員的體力勞動，又縮短了檢驗工時，為提高產品的無損檢驗效益提供了方便可靠的設備，深受廣大用戶的歡迎。

二、結構：

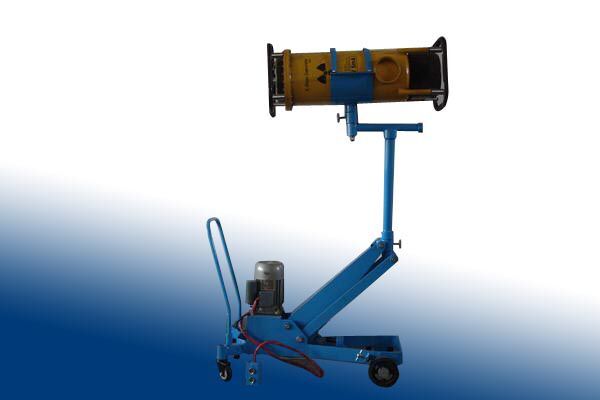

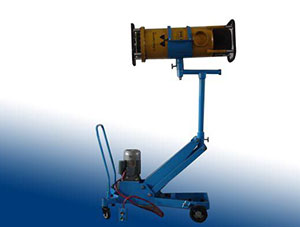

1.結構：本架車的主體是采用鋼板焊接的組合結構，結構緊湊合理，焊接牢固可靠，主要有如下部分組成（見圖）： 傳動采用電源220V50赫芝的0.55kw單相電動機驅動，電機通過蝸輪桿和絲杠進行升降。支承架是支承X射線發生器的主體，不同型號的X射線發生器，可配不同規格的支承架，在訂貨時要提明設備型號及規格（支承架的跨距），以便供貨時配備支承架。如有特殊要求，可到現場設計，滿足需要。 該型號架車是我廠根據廣大用戶的需求和需要，經多方面的調查了解新研制的一種新產品，它有以下特點：準確，誤差可控制在1mm以內。尤其是和液壓傳動的架車比較，就更有其獨到的優點。不僅該架車結構簡單，價格底，操作方便，可以側拍照和下拍照，應用廣泛?？膳c國內外各種型號的攜帶式探傷機配套。

三、技術參數 （1）、承重范圍：不大于150kg （2） 、升降范圍：850～1450（要求加高的可升到2000mm （3）、轉角水平和垂直各轉360° （4）、架車可按需要任意活動，靈活穩定可靠。 （5）、架車尺寸：（長×寬×高）1250×600×1450mm （6）、架車重量：145kg （7）、空載電流4.2A負載電流4.4～4.6A （8）、電流單項220V

1、升降范圍：一是可升高1000mm，

二是可升1500mm。

三是可升2000mm.

2、旋轉范圍：為360度。

3、架車尺寸： 1200mm（長）×450mm（寬）×800mm（高）

4、架車重量：80公斤

5、電源電壓：220伏

6、架車托架分為3005、2505、2005等多種，可架國內外各種型號的充氣探傷機管頭。
