被測物體各部分的厚度或密度因缺陷的存在而有所不同。當X射線或γ射線在穿透被檢物時,射線被吸收的程度也將不同。若射線的原始強度為I0,通過線吸收系數為 μ的材料至距離l后，強度因射線探傷被吸收而衰減為I，其關系為。若將受到不同程度吸收的射線投射在X射線膠片上,經顯影后可得到顯示物體厚度變化和內部缺陷情況的照片（X射線底片）。這種方法稱為X射線照相法。如用熒光屏代替膠片直接觀察被檢物體，稱為透視法。如用光敏元件逐點測定透過后的射線強度而加以記錄或顯示，則稱為儀器測定法。

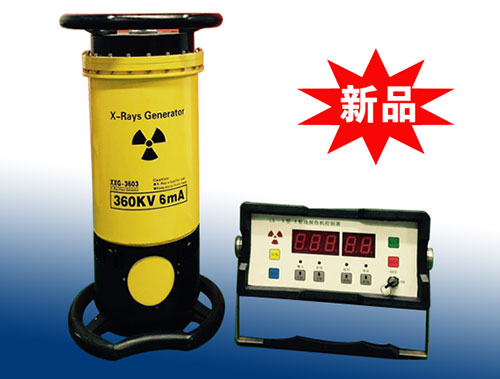

玻璃管X射線探傷機是在高真空狀態下用高速電子沖擊陽極靶而產生的。γ射線是放射性同位素在原子蛻變過程中放射出來的。兩者都是具有高穿透力、波長很短的電磁波。不同厚度的物體需要用不同能量的射線來穿透，因此要分別采用不同的射線源。例如由X射線管發出的X射線（當電子的加速電壓為400千伏時），放射性同位素60Co所產生的γ射線和由 20兆電子伏直線加速器所產生的X射線，能穿透的Z大鋼材厚度分別約為90毫米、230毫米和600毫米。

玻璃管X射線探傷機法能較直觀地顯示工件內部缺陷的大小和形狀,因而易于判定缺陷的性質,射線底片可作為檢驗的原始記錄供多方研究并作長期保存。但這種方法耗用的X射線膠片等器材費用較高,檢驗速度較慢，只宜探查氣孔、夾渣、縮孔、疏松等體積性缺陷，而不易發現間隙很小的裂紋和未熔合等缺陷以及鍛件和管、棒等型材的內部分層性缺陷。此外，射線對人體有害，需要采取適當?shù)姆雷o(hù)措施。
