工業X射線探傷機從體積上分為大型移動式X射線探傷機和便攜式X射線探傷機兩種。X射線照相法探傷是利用X射線在物資中的衰減規律和射線能使某些物質產生熒光、光化作用的特點，將射線穿過被探工件照射到X射線膠片上使膠片感光，再經過暗室處理，反映工件內部情況的照相底片，利用這種底片在強光燈上分析，從而判斷被探工件內部質量。評片尺、像質計、X射線膠片、暗袋、增感屏、鉛字標記、顯影藥水、定影藥水、洗片夾等,便攜式X射線探傷機配制顯影、定影藥水（一般應提前24小時配制），做好暗室準備。將X射線膠片，增感屏按確定的增感方式在暗室中裝入暗袋。

　　移動式X射線探傷機：通常由操縱臺、高壓發生器、射線管頭、冷卻裝置、高壓電纜和低壓電纜、升降拖車和水管等組成，其體積大，一般適用于固定的檢測場所，但由于穿透力強及使用時間長等方面的優勢，使得移動式X射線探傷機的使用范圍及效果大大提高，配合專業的圖像增強器等系統，可以實現被檢測工件實時成像的效果。大大提高了檢測的效率。

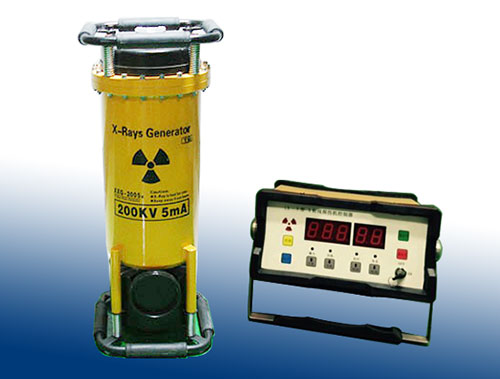

　　同樣，強大的系統功能注定這樣的設備造價是比較高的。攜帶式X射線探傷機：是利用SF6氣體絕緣，體積小、重量輕，該機由操縱臺、X射線發生器和低壓連接電纜三部分組成。這種X射線探傷機造價相對較低，并且廣泛用于現場施工的檢測項目中，一般被檢測工件小于60mm的都可以通過便攜式X射線探傷機進行照相檢測得出有效結果。

　　選取一對接平板焊縫或?qū)愉摴芎缚p試件，并按標準規定在試件指定地方，放置定位標記、識別標記、像質計。如拍平板對接焊縫時，根據拍片厚度按表一選用象質計，按圖一布置各種標記。便攜式探傷機提出系統防護方法和裝置。系統防護方法包括時間、距離和屏蔽三方面。檢測人員距離為30米，公眾人員距離為50米。擁有自主知識產權的檢測人員屏蔽裝置和成像板防護裝置。
